Présentation

AluStar 80 : La sécurité programmée pour une hauteur maximum

Avec l'AluStar 80, vous atteignez les plus grandes hauteurs de travail autorisées par la nouvelle législation (norme française NF HD 1004), jusqu'à 8 m en extérieur, et même jusqu'à 12 m en l'absence de vent. L'équipement de base, vous permet déjà d'atteindre des hauteurs de travail jusqu'à 4,50 m. Les barreaux antidérapants (selon la norme 1.-ID 1004) sont espacés de 25 cm, ce qui vous permet de régler la hauteur de travail de façon optimale. Dans ce cas encore, le verrou de sécurité Plettac vous garantit un montage rapide, synonyme d'économie de main-d'oeuvre.

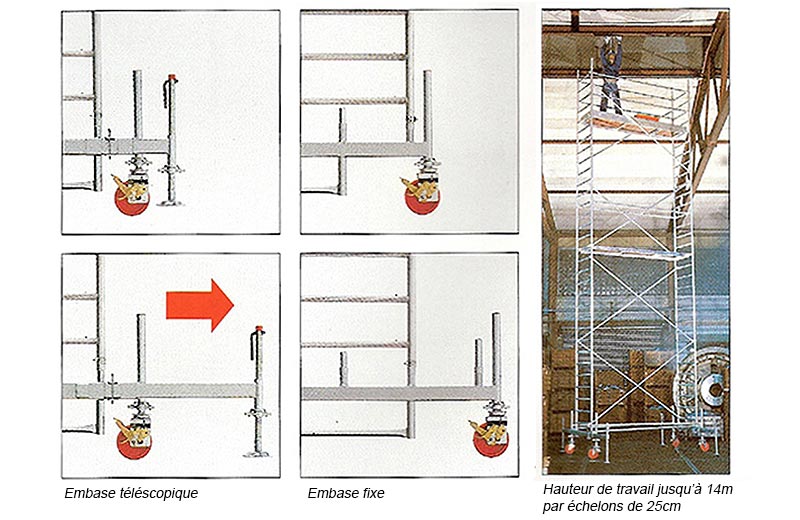

Pour la plateforme, de 2,60 m x 0,60 m, vous pouvez choisir entre différentes combinaisons, en contreplaqué ou en aluminium, avec plinthes amovibles en aluminium. Les embases télescopiques vous permettent d'adapter la largeur de la base en fonction de la hauteur de l'échafaudage. Avec des éléments de lest faciles à installer, l'AluStar peut être monté contre la façade. La manipulation des embases télescopiques se fait le plus simplement du monde : pour réduire la largeur de ta base, vous rentrez vers l'intérieur les jambes de force télescopiques, et pour l'augmenter, vous les tirez simplement vers l'extérieur, en les bloquant à l'aide des broches. Ces jambes de force télescopiques sont équipées de platines circulaires qui assurent une excellente stabilité, même sur des sols irréguliers. Comme sur tous nos échafaudages roulants, les roulettes robustes sont équipées d'un double dispositif de freinage, qui ramène l'axe de la roue dans l'axe des poteaux, permettant une descente de charge idéale. Enfin, les roulettes sont munies d'un réglage de hauteur par vérin à vis, pour une verticalité parfaite de l'échafaudage, quel que soit l'état du terrain.

			Hauteur du dernier plancher (m)

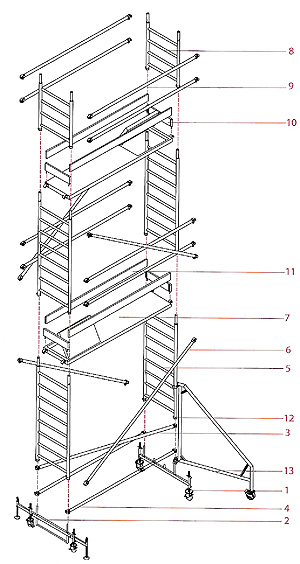

Réf.	Désignation	Repère	2.60	4.60	6.60	8.60	10.60	12.60
TESO	Embase simple 180	1	2	2	-	-	2	2
TETO	Embase téléscopique 180 à 300	2	-	-	2	2	-	-
TDHO	Diagonale horizontale de 271	3	1	1	1	1	1	1
TVBA	Verrou de base de 260	4	2	2	2	2	2	2
TE28	Echelle de 200 x 80	5	2	4	6	8	10	12
TDAL	Diagonale verticale	6	2	4	6	8	10	12
TPAT	Plancher avec trappe 260 x 60	7	1	2	2	3	4	4
TE18	Echelle de 100 x 80	8	2	2	2	2	2	2
TLAL	Lisse de 260	9	4	8	8	12	16	16
TP06	Plinthe de 60	10	2	4	4	6	8	8
TP24	Plinthe de 246	11	2	4	4	6	8	8
AGPR	Goupille à ressort 49mm	12	8	12	16	20	24	28
ESTA	Stabilisateur avec roue de 200	13	-	-	-	-	4	4

Instructions de montage

1.Relier les 2 embases avec les verrous de base.
2.Fixer la diagonale horizontale.
3.Mettre en place les 2 première échelles de 200.
4.Fixer les diagonales verticales de chaque côté.
5.Poser le plancher à trappe.
6.Assembler les échelles suivantes.
7.Fixer les lisses de 260.
8.Mettre en place les plinthes de 60.
9.Poser les plinthes de 246.

Continuer ainsi de suite jusqu'au dernier niveau. Finir par les échelles de 100, les lisses et les plinthes.
